FDG 45 00 Heavy Flange fè fas a
Yon espesyalman devlope pou gwo ekipman pwosesis flange-sit, tankou: platfòm offshore teknik flange kouple Propeller Flange, lè l sèvi avèk metòd pwosesis fraisage ranpli kondisyon yo rapid ak segondè-presizyon.
Deskripsyon karakteristik
● Sèvi ak opinyon motè wo-pouvwa a, kapasite pou koupe, efikasite pwodiksyon segondè.
● Dosye gwosè disk gwosè estanda se 200mm, men tou, kenbe kouto, pou MACHINING twou a, silendrik, sele groove.
● Segondè presizyon, platfòm mwens pase 0.1mm.
● Opsyon pouvwa: servo, idwolik.
● Ekipe ak bwat kontwòl aleka ak operasyon pratik ak faktè sekirite segondè.

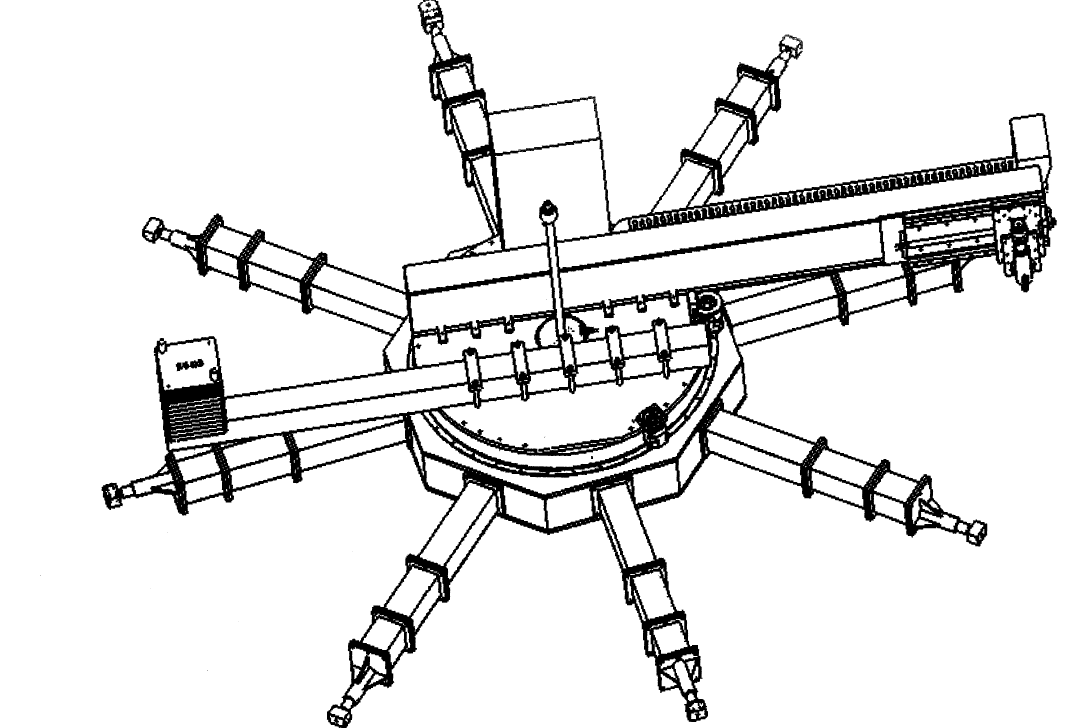

FDG 45 00 SIKLÈ FETOP

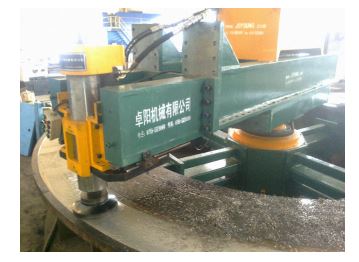

FDG4000 APLIKASYON (1)
 | ● Gwo estrikti, ekipe (estanda) ak kouto koupe fraisage Φ250mm, pwofondè maksimòm koupe ka rive jwenn 3 mm ● Pwosesis pi vit ● Radial vwayaj pou chak enstalasyon: 500mm ● Flatness tolerans: 0.03mm / m |
● Spindle canyon: # 50 ● Max fraisage fraisage: Φ315mm ● Spindle vwayaje: 200mm ● Èske tretman renouvèlman sele, pou egzanp: 10 * 8mm |  |

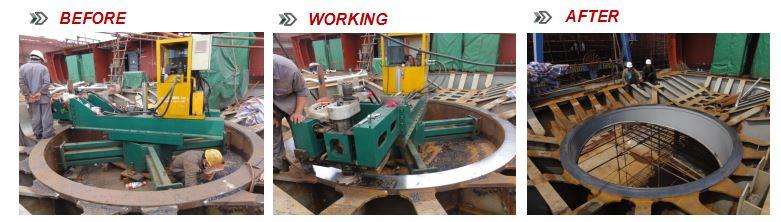

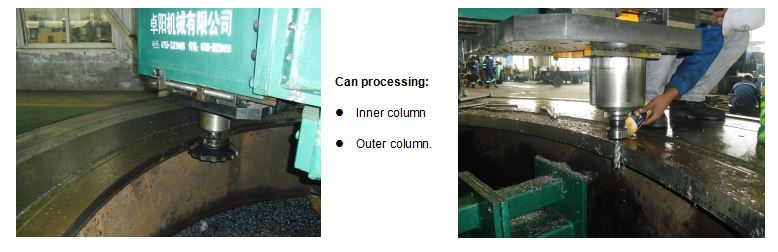

FDG 4 0 00 APLIKASYON ( 2 )
Teknik detay
Min dyamèt fè fas a | 2000mm |
Max dyamèt fè fas a: | 4500mm |
Wotasyon rpm | 0-5 |
Drive -elektrik | |
Pouvwa wotasyon | 1KW |
Spindle pouvwa | 3KW / 5KW |
Kondwi-idwolik | |
Pouvwa wotasyon | BG200 |
Spindle pouvwa | BG100 |
Idwolik ekipman pou | 25HP |
Esansyèl RPM: 0-800 | 0-800 |
Cutter Dyamèt | 200mm |
Done Tès
DRIVE INIT
● Inite pouvwa wotasyon: 1kw
● Inite fraisage moulen Spindle: 3kw
● 3 faz, 380V / 415V
1 | Idwolik pouvwa inite, 10HP (7.5KW), 38L / min |
2 | Idwolik pouvwa inite, 15HP (11KW), 38L / min |
3 | Idwolik pouvwa inite, 20HP (15KW), 38L / min |
4 | Idwolik pouvwa inite, 25HP (18.5KW), 60L / min |
Nòt: bwat kontwòl remote ka reyalize operasyon nan kèk distans lwen, ak sekirite segondè. Vòlè a nan fil kontwòl se 380V, ak longè a se 10 mèt.
EKIPMAN STANDARD
SERVO
Vire bra | 2 Pcs |
Vire bra wotasyon baz | 1 Mete |
Esansyèl aliye baz | 1 Mete |
Spindle tèt fraisage | 1 Mete |
Inite pouvwa file: 3kw | 1 Mete |
Radial glise | 1 Mete |
Inite manje wotasyon | 2 Mete |
Inite pouvwa wotasyon: 1kw | 1 Mete |
Bwat kontwòl elektrik | 1 Mete |
ID chuck kò | 1 Mete |
Seksyon Janm | 3 Mete |
Fraisage fraisage: 250mm | 1 Mete |
Men wou | 3 Pcs |
Manyèl | 1 Mete |
Zouti pake | 1 Mete |
Lis anbalaj | 1 Mete |
Ka anbalaj | 1 Mete |
HYDRAULIC
Vire bra | 2 Pcs |
Vire bra wotasyon baz | 1 Mete |
Esansyèl aliye baz | 1 Mete |
Spindle tèt fraisage | 1 Mete |
Inite pouvwa file Spindle: BG100 | 1 Mete |
Radial glise | 1 Mete |
Inite manje wotasyon | 2 Mete |
Wotasyon inite wotasyon: BG200 | 1 Mete |
Idwolik inite & elektrik kontwòl bwat | 1 Mete |
ID chuck kò | 1 Mete |
Seksyon Janm | 3 Mete |
Fraisage fraisage: 250mm | 1 Mete |
Men wou | 3 Pcs |
Manyèl | 1 Mete |
Zouti pake | 1 Mete |
Lis anbalaj | 1 Mete |
Ka anbalaj | 1 Mete |
Remak: Li se yon workhorse vre, ak gwosè a ak nan misk machin gwo-dyamèt fasad fas. Li bay moute pa gen anyen nan mèsi presizyon nan frigidité li yo, fasil pwezante ak pousantaj wotasyon inifòm, menm lè monte nan vètikal vèt. Features yon tèt zouti ki ka vire toutotou yon plen 360 °, pousantaj pousantaj enfiniman varyab, ak adistans adistans lè ki gen kapasite feedbox pou radial ak axial manje ka fè byen vit ak san danje.
